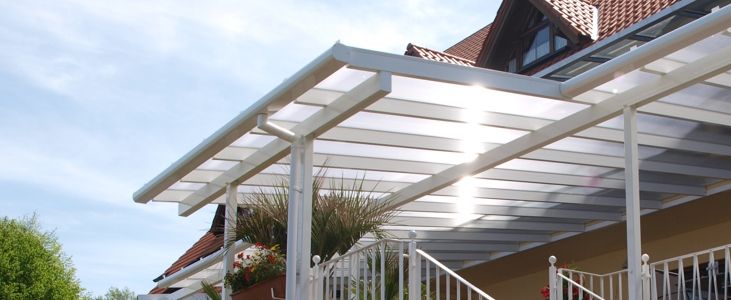

Montage- und Zubehör Teile unsers Aluminium Überdachungsystems

Montage-Teil

Wandhalter für beide Sparren Typen. Dieser Halter wird an der Wand befestigt und der Sparren über den Halter gestülpt.

Montage-Teil

Je nachdem wo Pfosten gestellt werden, bieten wir 3 Varianten von Pfostenfüße an.

Montage-Teil

Die PVC Randclipsleiste wird in die beiden äußersten Sparren eingesetzt. Sie schließst die Sparren und sorgt für eine saubere Sichtkante.

Montage-Teil

Dieser Träger hat das Format 70mm x 70mm und wird als Wandauflage für Sparren verwendet, er wird anstelle von Wandhalter verwendet.

Achtung: Je nach Anzahl der Sparren werden hier noch Haltewinkel für Sparren benötigt (2 je Sparren).

Montage-Teil

Dieser Winkel wird verwendet um die Sparren mit dem Querträger oder dem Wandauflagenprofil zu verbinden.

Achtung: im Lieferumfang der Sparren sind bereits 2 Winkel enthalten. Man benötigt diese Winkel nur wenn man sich für ein Wandauflagenprofil entscheidet.

Montage-Teil

Kantenschutz werden verwendet um die offenen Enden von Stegplatten zu verschließen. Diese Kantenschutz sind in der Farbe der Unterkonstruktion Pulverbeschichtet

Montage-Teil

Das Aluminium Querpfetten-Set, kann verwendet werden wenn eine extra Unterstützung der Stegplatten gewünscht ist. Bei 16mm Stegplatten der breite 1200mm wird der Einbau einer Querpfette vom Hersteller empfohlen, damit die Stegplatte sich nicht durch Schneelast durchbiegt.

Montage-Teil

Der Wandanschluss hat die Aufgabe das Eindringen von Regenwasser zwischen Wand und Überdachung zu verhindern. Ist ein Dachüberstand direkt über der Überdachung wird der Wandanschluss nicht zwingend benötigt.

Wir empfehlen jedoch zur Sicherheit einen Wandanschluss zu verwenden, damit starker Wind das Wasser nicht gegen das Gefälle hochdrücken kann.

Montage-Teil

Mit diesem Verbinder können zwei Querträger miteinander verbunden werden. Er wird in die Querträger eingesetzt und mit Edelstahlschrauben verschraubt.

Montage-Teil

Aluminium Nieten in Farbe der Unterkonstruktion.

Nieten zur Montage der Überdachung sind im Lieferumfang der Einzelnen Teile bereits enthalten. Dieser 100er Pack dient als Zusatz.

Montage-Teil

Das Montagesetzt besteht aus Bohrern, Torx Bit und Bohrschablone (für Pfosten/Querträger). Es dienst zur Montageerleichterung.
