Aluminium Terrassendach *Magnolia* - Unterkonstruktion

Art.Nr.
mag-200
Auf Lager
Preis ab 2.052,04 €
Inkl. 16% Steuern,exkl. Versandkosten
Versandgruppe
1
Lieferzeit Deutschland:
8 - 14 Tage
Lieferzeit Ausland:
14 - 28 Tage
Produkt individuell konfigurieren

Aluminium Überdachungsystem "Magnolia"

Pulverbeschichtete Aluminium Unterkonstruktion


Der angegebene Preis bezieht sich auf ein Standardsystem ohne Stegplatten.

Im Lieferumfang sind folgende Teile enthalten:

Basis-Teile

  • Sparren inkl. Dichtungen und Edelstahlschrauben (hochwertige Schraubprofile bestehend aus Alu Ober- und Unterteil)
  • Ein Querträger für vorne
  • Pfosten für Querträger vorne, je 3000mm lang

Montage-Teile

  • Wandbefestigungshalter für Sparren
  • Haltewinkel für Sparren (zur Sparren montage auf dem Querträger. 2 Stück je Sparren)
  • Verschlussdeckel für alle offenen Profilenden (Sparren, Querträger, Wandanschluss)
  • Pfostenfüße (1x je Pfosten)
  • Montagematerial für Stegplatten (Kantenabschlussband, Kantenschutz, Spezial Silikon)
  • Montageset und Montageanleitung für die Unterkonstruktion

Zubehör

  • Aluminium Wandanschluss mit Dichtgummi
  • Aluminium Dachrinne mit komplettem Ablaufsystem aus PVC

Überdachung selbst zusammenstellen

Sie benötigen einen anderen Lieferumfang oder möchten das Standardsystem ergänzen? Kein Problem!!!

Um unseren Kunden alle Möglichkeiten offen zu halten, bieten wir die Aluminium Überdachung "Magnolia" auch als eine Art Baukastensystem an.

So haben Sie die Möglichkeit sich Ihre Überdachung selbst zusammenzustellen oder auch nur einzelne Teile Auszuwählen.

>>> Jetzt selbst zusammenstellen <<<


Artikelbeschreibung des "Magnolia" Aluminium Überdachungssystems

Vorteile des Systems:

  • einfach in der Montage (>>zur Montageanleitung<<)
  • verzugsfrei da Unterkonstruktion aus Aluminium
  • hohe Tragfähigkeit (bis zu 12mm starkem VSG)
  • Die Unterkonstruktion kann sowohl mit Stegplatten als auch VSG verwendet werden
  • langlebige hochwertige Optik (extrem Witterungsbeständig dank Korrosionsfreien Materialien)
  • sehr pflegeleicht, kein Nachstreichen alle paar Jahre wie bei Holz
  • Unterkonstruktion in RAL weiß und anthrazit erhältlich

Unterkonstruktion

Die Unterkonstruktion wird mit sämtlichen benötigtem Montagematerial angeliefert und ist wahlweise in weiß oder anthrazit pulverbeschichtet. Wir verwenden hochwertige Sparren mit Aluminium Schraubprofil als Deckel. Bei Wandmontage liegen die Sparren vorne auf einem Querträger auf. Wandseitig werden die Sparren mit einem Sparrenhalter am Mauerwerk befestigt . Das Standardsystem ist in einer Breite von 4,07m - 7,07m und einer Tiefe (=Wasserlauf) von 2m - 7m erhältlich.

Die Unterkonstruktion ist aus starken in sich geschlossenen Profilen und sehr Tragfähig. VSG bis 12mm sind kein Problem.

Alu Terrassenüberdachung

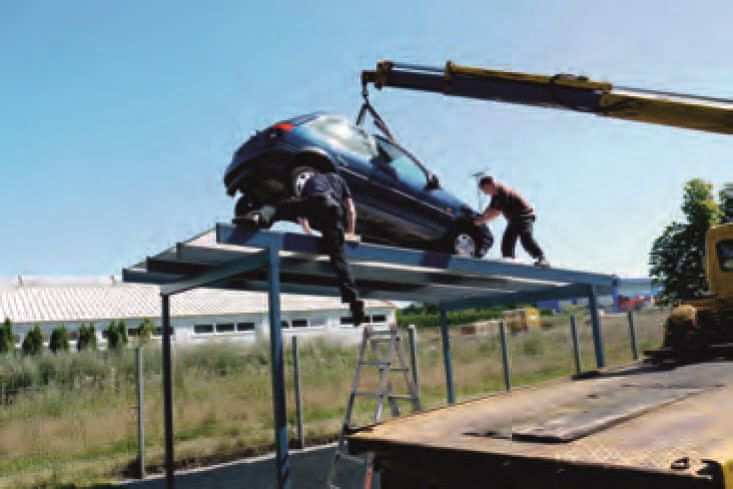

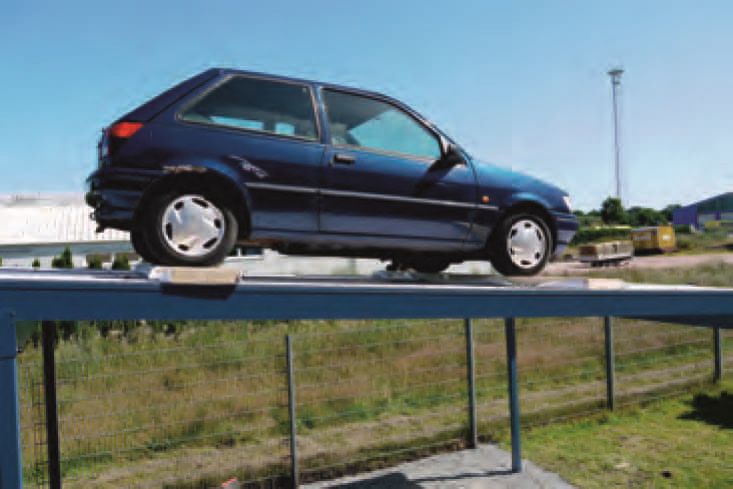

Unterkonstruktion Belastungstest 1 Unterkonstruktion Belastungstest 2

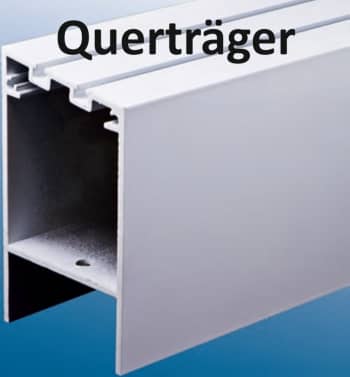

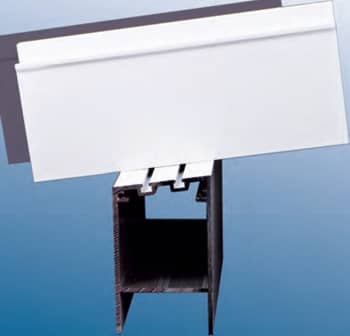

Querträger der Alu Terrassenüberdachung  Alu Terrassenüberdachung Sparren  Alu Terrassenüberdachung Pfosten  Alu Terrassenüberdachung Sparrenauflage

Vormontage

Auf Wunsch kann das Überdachungssystem gegen einen Aufpreis vormontiert werden.

Dabei werden sämtliche Alu-Profile auf Länge zugeschnitten, alle Bohrungen gesetzt und Halter angebracht.

(Gehrungsschnitte der Sparren sind nur möglich wenn ein genaues Dachgefälle bekannt ist)

Achtung: Hierbei sind die Maßangaben des Kunden äußerst wichtig.


Stegplatten

Zur Eindeckung der Unterkonstruktion können 16mm Stegplatten verwendet werden.

Das Standardsystem haben wir für Doppelstegplatten in der Breite 980mm konfiguriert.

Wieviele Platten Sie benötigen, erkennen Sie ganz einfach an der Breite des Querträgers. Jeder volle Meter entspricht einer Platte.

Beispiel:

  • Querträger 4070mm = 4 Platten
  • Querträger 5070mm = 5 Platten

Die Länge der Platten entpricht der Sparrenlänge (Tiefe - Wasserlauf).

Hier finden Sie unser Sortiment an Doppelstegplatten


Pflege und Reinigung

Dank Verwendung von Korrosionsfreien Materialien und schlagfester Pulverbeschichtung ist das Komplettsystem sehr Pflegeleicht. Ein Nachstreichen wie bei Holzunterkonstruktionen entfällt und die Unterkonstruktion muss lediglich bei zu starker verschmutzung abgewaschen werden. Die Pulverbeschichtung ist UV-Stabil und bleicht somit auch nicht aus.

Die Platten sollten mit einfachem Wasser unter Zusatz von nicht scheuernden handelsüblichem Spülmitteln gesäubert werden. Nicht mit Hochdruckreiniger oder Dampfstrahler reinigen, da sonst die UV-Beschichtung der Platten zerstört wird.


Erweiterungsmöglichkeiten für das Überdachungssystem "Magnolia"

Das System "Magnolia" verfügt über einige Eweiterungsmöglichkeiten. Hier möchten wir Ihnen gerne diese Erweiterungen vorstellen.

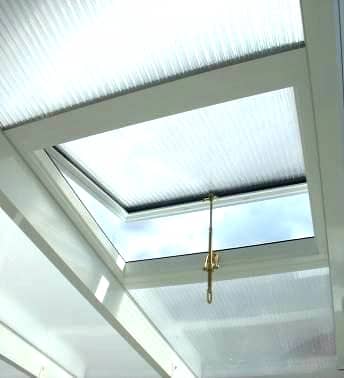

Dachlüftungssystem (Zusatzoption)

Das Dachlüftungssystem ist für 16mm und 25mm Stegplatten mit der Breite 980mm erhältlich. Das Lüftungsystem ist Montagefertig und vormontiert und muss nur noch mit den gewünschten Stegplatten verglast werden. Dichtungen und Messingspindel zum Öffnen sind im Lieferumfang enthalten.

Achtung: Die Handkurbel und Verglasung ist im Lieferumfang nicht enthalten

Dachlüftungssystem

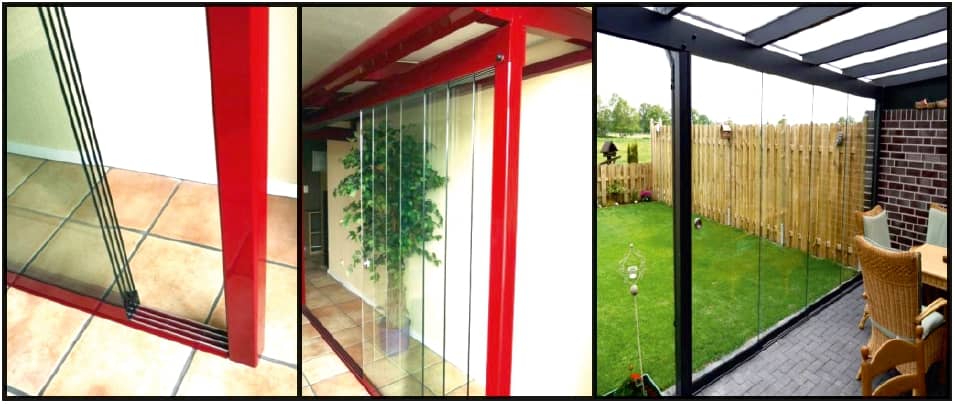

Glasschiebetürsystem (Zusatzoption)

Das Schiebetürsystem besteht aus einem Aluminium Oberprofil (Als Führung) und einer Alu Unterschiene, auf welcher die einzelnen Glastür Elemente auf Rollen gelagert laufen. Somit ist ein einfaches Verschieben garantiert. Die Oberschiene ist nicht sichtbar im Querträger des Komplettsystems montiert. An der Unterseite der Glaselemente wird ein Laufwagen angebracht, welcher auf der am Boden verschraubten Unterschiene läuft.

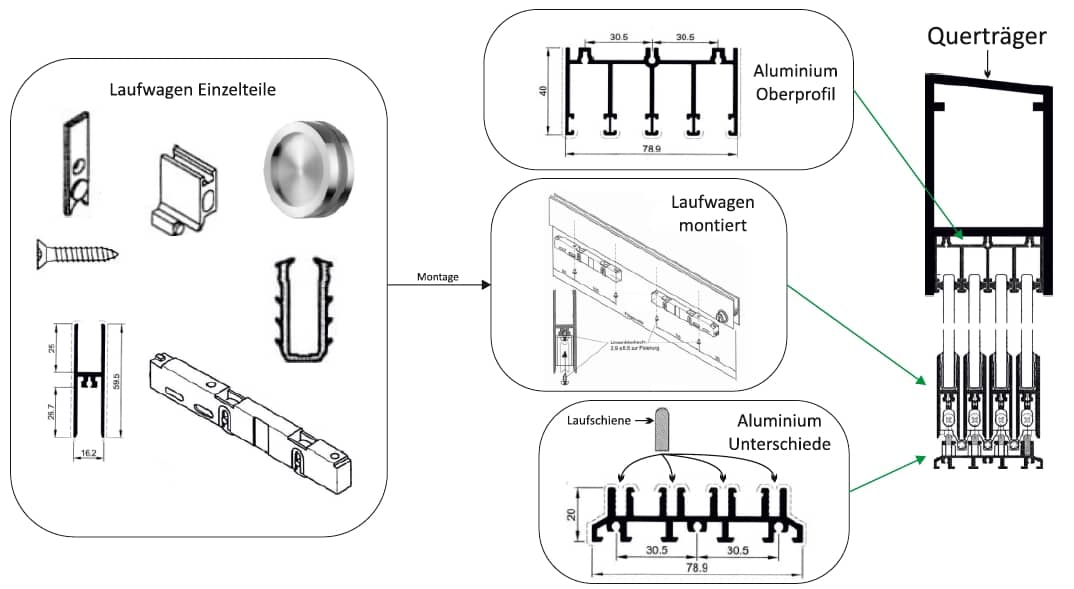

Glasschiebetürsystem Glasschiebetürsystem Funktionsprinzip

Musterstücke

Sie möchten sich gerne von unseren Produkten überzeugen?

Kein Problem, mit der Schaltfläche "Muster Anfordern" können Sie in dem jeweiligen Artikel ein Musterstück in den Warenkorb legen.

Für Musterstücke werden lediglich die Versandkosten berechnet.

Für Ihren Artikel gibt es kein Muster?

Nicht alle Produkte sind Lagerware, sollte es nicht möglich sein bei Ihrem Artikel ein Muster anzufordern, sprechen Sie uns telefonisch oder per Mail an.

Mail: info@ws-kunststoffe.de

Tel.: 0931/45228400

Wir werden unser Möglichstes für Sie tun.
